自动化集成方案

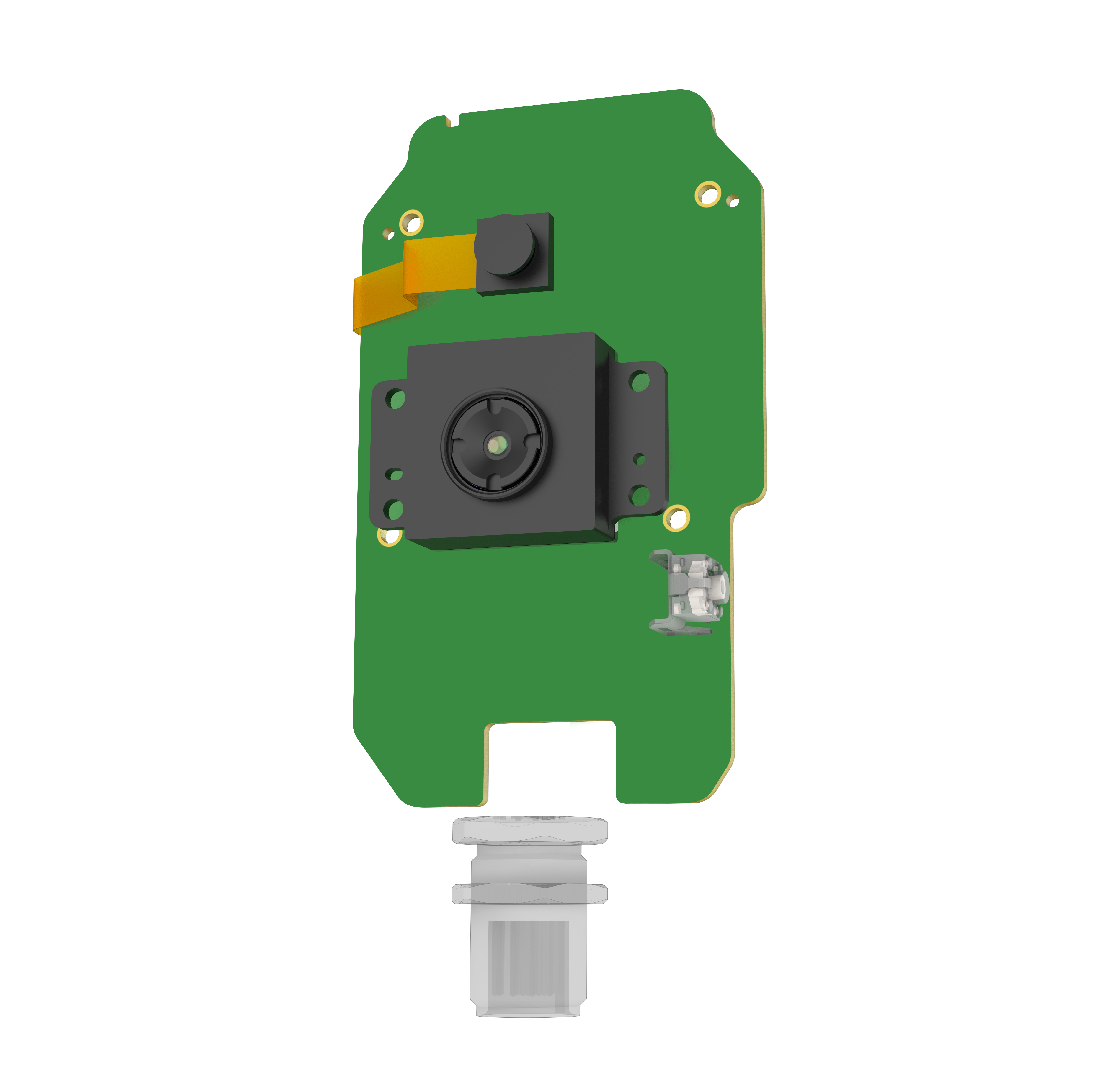

Raythink燧石自动化集成方案是一套集红外热成像与可见光于一体的在线式温度检测方案，基于高灵敏度红外探测器及智能图像处理算法，实现双光观测、精准温度测量及丰富的智能分析功能。方案采用低功耗紧凑型设计，支持长期稳定运行，提供丰富接口与可扩展功能，支持深度定制，便于快速集成到各类监测系统中，满足不同行业场景下的智能观测需求。

加入对比下载中心

产品特点
应用领域
技术参数
产品咨询

小型化与高集成

基于超紧凑结构与高度集成，提供先进的多功能一体化热感知方案

双光与精准测温

支持红外与可见光双通道观测，支持点、线、区域等多种规则测温及丰富的报警形式，提升监测精度与效率

优秀画质与智能算法

支持红外图像增强与细节提升算法，在低对比度环境下仍可清晰呈现目标；具备自动校正功能，确保输出稳定流畅的热成像画面；支持区域入侵、绊线入侵、目标过滤等多种智能行为分析

模块化扩展与易集成

提供I/O报警、RS485等多种接口，支持数据、控制与供电一体化集成，可灵活适配不同安装与系统集成需求，实现即插即用的模块化扩展

热成像参数

可见光参数

双光谱参数

网络功能

视频参数

测温功能

智能分析联动

航插接口

其他接口

一般规范

热成像参数

传感器类型

氧化钒非制冷焦平面探测器

响应波段

7.5～14μm

噪声等效温差NETD

≤40mK(@25°C,F#1.0,25Hz)

分辨率

256×192

像元间距

12μm

镜头焦距

3.2mm/2mm

聚焦方式

无热化定焦

视场角

56°× 42°/90°×65.1°

F值

1.1

热成像近摄距

0.3m/0.1m

数字降噪

2D降噪/3D降噪

图像增强

支持

图像翻转

上下/左右/ 180°翻转

调色板

黑热/白热/彩虹等多种伪彩可选（总计20种模式）

可见光参数

传感器类型

1600×1200 1/5" CMOS

最大图像分辨率

1600×1200

焦距

1.45mm

聚焦方式

定焦

视场角（D/H/V）

120°/97°/77°

数字降噪

2D降噪/3D降噪

日夜转换

自动/白天/晚上/时间段

图像翻转

上下/左右/180°翻转

补光功能

支持

双光谱参数

双光融合

支持

温度信息叠加

支持

网络功能

网络协议

IPv4、DHCP、HTTP、HTTPS、RTSP、SMTP、FTP、UPnP

接口协议

ONVIF、GB28181、Modbus TCP/RTU、MQTT、SDK

同时在线用户数量

最多8路

用户管理

最多32个用户，分3级：管理员、操作员和普通用户

浏览器

支持谷歌、火狐、Edge等浏览器，支持中、英文，可扩展其他语言

视频参数

最大图像尺寸

1600×1200 (可见光），1280×960（热成像）

图片视频编码格式

JPEG/PAV/MP4

视频压缩标准

H.264/H.265

可见光主码流

50Hz:25fps(1600×1200、1280×960、1024×768）/60Hz:30fps(1600×1200、1280×960、1024×768)

可见光子码流

50Hz:25fps(1024×768、640×480)/60Hz:30fps(1024×768、640×480)

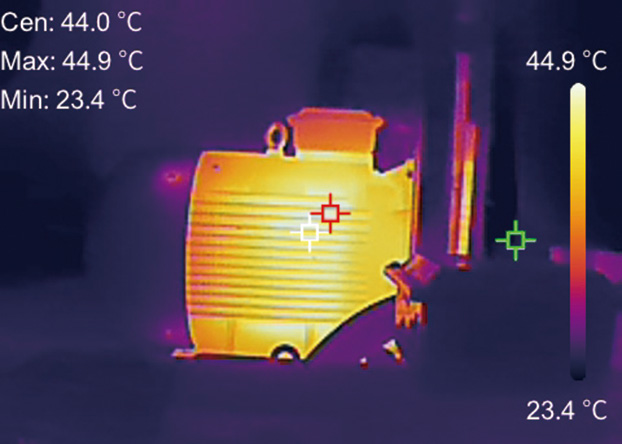

测温功能

测温范围

-20℃~+150℃，100℃~550℃

测温精度

±2℃或±2%取大值

测温分析

全局、点（12个）、线（12条）、区域（12个）、屏蔽区域（12个）等测温规则（最多同时48个）及联动报警

等温线

支持等温线设置

温宽拉伸

支持温宽拉伸显示

热图抓取

支持热图抓取，可进行二次分析

智能分析联动

消防预警

支持烟火检测

智能侦测

支持区域入侵、绊线入侵、人车识别、目标过滤等智能事件分析

异常报警

支持灼伤预警、SD卡异常、网线异常、非法访问等异常检测及联动报警

报警联动

录像/报警输出/拍照/闪光报警/邮件

航插接口

电源供电

DC 10~30V 1A/ POE(802.3af)

网络接口

1路RJ45，100M自适应以太网口/POE供电，默认母头

报警输入

1路开关量报警输入

报警输出

1路开关量报警输出，40mA（MAX)

RS485接口

1路

其他接口

存储接口

内置32G存储器

重置按键

支持

补光灯

5米可见光补光/报警灯

指示灯

2个，电源（红灯常亮）、网络（绿灯闪烁）

一般规范

工作温度和湿度

-20℃~60℃,<95%RH

功耗

≤ 2.6W
